Allez on continue notre chantier en cours avec la pose d'un carrelage de 20x20 et encore en décalé pour rester dans le même esprit.

Plus petit et plus long en pose , mais ça change un peu des carreaux 33x33 habituels.

deux plaques de BA 13 pour refaire les embrasures de l'entrée qui sont à faire avant de terminer la pose du carrelage.

Décroutage de l'ancien enduit qui tenait à peine, puis un peu de mortier de chaux pour boucher les trous et être dans le même alignement de la cloison qui me permettra de coller la plaque directement  dessus.

voilà à demain  sur le petit écran à 20h39 sur France 5 et j'en profite aussi pour dire que j'ai vu moellon sur tf1 dans "reportage" et qui repassera samedi prochain après le journal de 13h

A SUIVRE.......

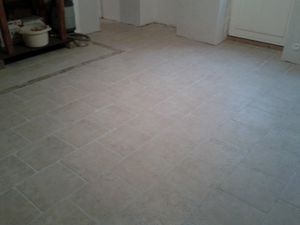

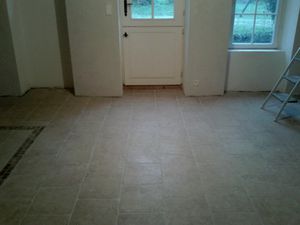

Les joints hydrofuge une fois secs, rendent assez bien sur ce carrelage vieilli.

Un gris assez clair à été choisi et pas de regret car le rendu est très bien.

Comme convenu, tout est bien aligné et les joints décalés sont bien réguliers avec des joints pas trop large.

Salon et salle d'eau sont faits ,reste la cuisine mais avec un modèle plus petit, et ce avec un carrelage 20x20 cette fois ci.

Quelque rattrapages par ci par là pour la cuisine avant de carreler, car là aussi un ragréage n'est pas nécessaire.

A SUIVRE...

Juste un article pour comparer une mesure de terre à une autre, car dernièrement sur un  chantier terminé en électricité, la mesure était  de 1ohm se qui est excellent !! grâce à une liaison de câblette sur tout le treillis de la chape qui lui est posé au sol.

et chez nous par curiosité après 3 ans de passé, une mesure avec un sol  très humide avec une autre configuration de terre qui est d'avoir planté deux piquets de terre  reliés entre eux avec de la câblette de 25mm2 à distance égale à celle de la longueur des piquets en question (nf.C15-100 )

il faut savoir aussi que la qualité du sol joue un rôle important.

Deux petits piquets spéciaux avec leur câbles de couleur pour un bon branchement sur l'appareil, et ce avec une distance adéquate.

Le troisième câble connecté sur la barrette de coupure.

avec cet appareil je peux mesurer sans couper la terre si celle-ci est inférieur à 10 volts au delà il est préférable de déconnecter cette terre à l'installation.

cet appareil me permet de le savoir.

ma mesure m'a donné 18 ohms se qui est pas mal non plus et qui était à 22ohms il y a 3 ans avec un temps plus sec.

conclusion la résistance à la terre est bonne car pour une installation domestique et sur un disjoncteur d'abonnement type S de 500 ma le maxi est de 100 ohms et de préférence en temps très humide comme en cette saison car en cas de sécheresse cela peut certainement dépasser cette  valeur maximale autorisé par la norme  NC15.100.

voici un lien qui donnera plus d'explication sur l'importance de la terre en électricité.

http://www.maison-domotique.com/dossiers/terre.php

  voilà pour ce dernier article de l'année, en souhaitant à tous et à toutes d'excellentes fêtes de fin d'année.

bricoman85....

Voilà déjà Noël de passé qu'il faut retourné au quotidien de la vie avec pour finir cette installation un tableau de répartition conforme à la norme NF-C.15-100 ainsi qu'un coffret de communication.

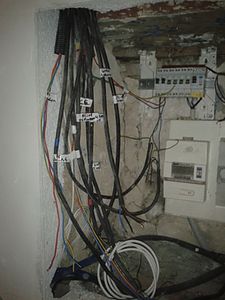

Voici le tableau quand je suis arrivé sur le chantier, puis après un tri et repérage des lignes.

Pose d'un bout de BA13 afin de fixer correctement le tableau, avec un passage des câbles.

Fixation du tableau, suivi de la répartitions des rangées,et là déjà c'est nettement moins chargé et ça fait du bien.

La terre est connectée ainsi que celles de lignes.

Une alimentation provisoire sur deux ou trois circuits afin d'avoir un peu de courant pour travailler et y voir  plus clair.

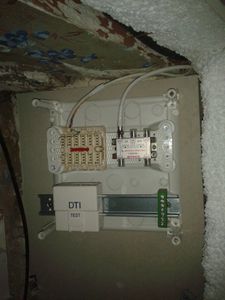

Pose d'un coffret de communication classique,avec sont DTI, répartiteur TV et réglette PTT, en n'oubliant pas de relier ce coffret a la terre.

A SUIVRE....

J'ai terminé l'installation de la maison par le séjour et une petite dépendance attenante.

Le four  passera par le séjour et ce à travers un mur de 55cm  dans une ICTA ,puis dans une moulure en saillie existante et avec suffisamment de place pour aller ensuite au tableau.

Le câble du téléphone part du tableau  et ce pour aller au bureau, et là aussi sous conduit ICTA dans des saignées ,puis en saillie au bureau après avoir traversé un mur de 55cm une fois de plus !

Re-bouchage au plâtre, puis pose des va et vients du séjour et chambre.

Une découpe du placo pour savoir ou va réellement le câble terre  car visiblement il est connecté à un gros fer a béton et voir même au ferraillage de la dalle lors de la 1ère rénovation.

je mesurerais cette terre avec un appareil de mesure et ce avec le système de piquet mais vous le verrez plus tard.

Rajout d'une prise de courant et d'une prise TV, et là aussi une saignée car glisser deux ICTA derrière du placo + 10 cm polystyrène collé au mur c'est pas la peine !

Re-bouchage au plâtre, et un enduit de lissage se fera par le proprio si il le souhaite, mais je lui conseillerait vivement pour ne plus voir les endroits en question.

Et quelques prises de courants de montées.

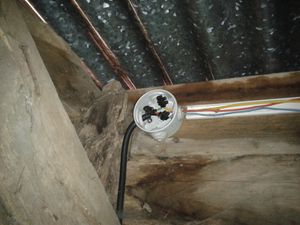

Pour la petite dépendance attenante, j'ai du revoir la boite de dérivation qui était trop petite, et rebrancher avec les bons codes couleur car mettre du bleu sur le même domino avec du noir, moi j'ai pas trop, et idem pour le va et vient.

les dominos sont remplacer par des wagos.

Un bout de gaine thermorétractable pour différencier le retour lampe de la phase qui est pas bonne sur ce va et vient.

Même punition pour le hublot, ou tout  était de la même couleur !! grrrr m'énerve la gars qui à fait ça !!

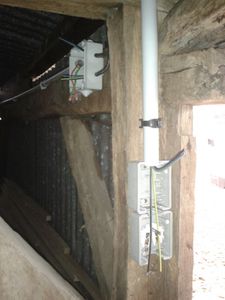

Les gaines sont sous conduits IRL.

j'en profite pour montrer qu'il faut relier à la terre les conduits métallique de cette plomberie se qu'on appelle une liaison équipotentielle.

Voilà reste une autre dépendance à 20m de de la maison ou l'éclairage est a refaire ainsi qu'une prise de courant.

puis la 2ème partie concernant le tableau de répartition et coffret de communication.

Après ça je mesure la terre, et voit peut-être l'isolent de l'installation ou là aussi il faut un appareil de mesure spécial.

A SUIVRE......
